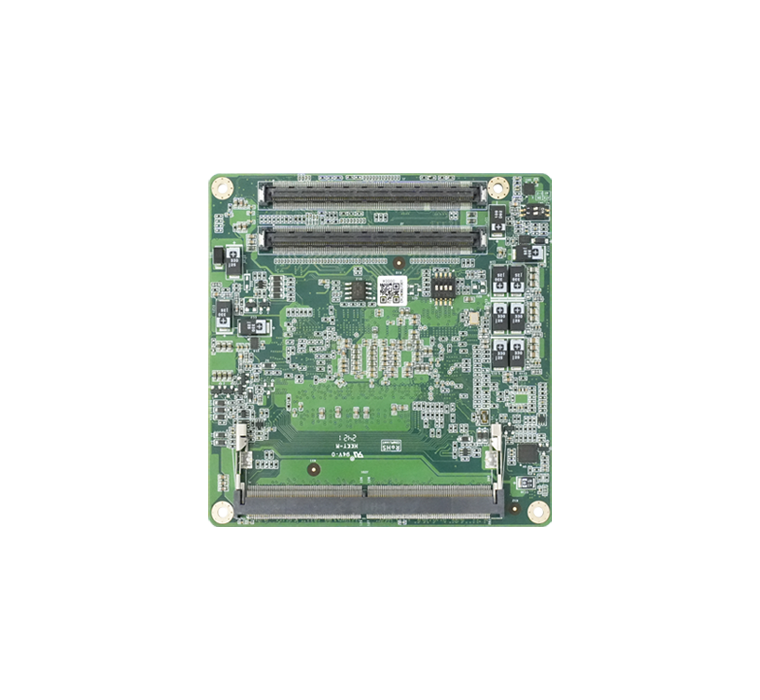

COM Express Type 6 核心板 ECM-C132
ECM-C132 是一款基于 Intel 第12/13代酷睿平台的 COM-Express Type 6 紧凑型核心板，采用 95×95mm 标准尺寸与 DDR5 内存技术，为医疗影像、工业自动化和边缘计算提供强劲算力与灵活扩展能力。
型号：ECM-C132
产品特性
-
Intel 第12/13代酷睿处理器，i3/i5/i7可选，最高14核20线程
-
2×DDR5 SO-DIMM，4800MHz，最大64GB
-
PCIe Gen4 PEG + PCIe Gen3 多路扩展
-
四路独立显示：LVDS/eDP + 3×DDI + VGA，支持4K@60Hz
-
Intel 2.5G网卡，10M~2.5Gbps自适应
-
4×USB 3.2 Gen2 + 8×USB 2.0 + 2×SATA3.0 + 2×RS232
-
95×95mm标准尺寸，支持Windows/Linux
ECM-C132 COM-Express Type 6 紧凑型核心板 是智锐通科技面向高端嵌入式计算推出的新一代模块化计算平台。基于 Intel 第12代 Alder Lake 与第13代 Raptor Lake 处理器架构，提供从 i3-7305E 到 i7-13700H 的丰富 CPU 选型，覆盖 15W 低功耗至 45W 高性能场景，满足不同行业对算力的差异化需求。
核心板采用 95×95mm COM-Express Compact 标准尺寸，通过双 220Pin 连接器与底板对接，完美兼容 ECM-TYPE6A 等 Type 6 标准底板。内存配置 2×SO-DIMM DDR5 插槽，最高支持 4800MHz 频率与 64GB 容量，较 DDR4 实现带宽与能效的双重跃升。
扩展能力方面，PEG 接口支持 PCIe Gen4，H系列处理器可配置 x8 通道，P/U系列提供 x4 通道；额外 PCIe Gen3 总线 可灵活分配为 5×x1、2×x2+1×x1 或 2×x4 等多种拓扑，充分适配 GPU、FPGA、高速采集卡等扩展需求。显示输出集成 1×LVDS（可选 eDP）+ 3×DDI + 1×VGA，四路独立显示支持 4K@60Hz，满足医疗诊断显示器、工业多屏 HMI 等复杂场景。
应用案例
在微创手术的精准战场上，每一秒的影像同步、每一次的能量控制，都直接关系到治疗效果与患者安全。传统消融手术中，医生常常需要在影像设备与消融设备之间反复切换、协调数据——这不仅拖慢手术节奏，更在无形中增加了操作复杂性与风险。 如何让治疗更流畅、让影像更智能、让手术更安心？ 国内某知名医疗器械厂商，给出了一个清晰的答案：将影像导航与消融治疗融为一体，打造新一代智能消融一体机。 一、在传统分离式设备下，手术面临诸多实际挑战： 而一体化的设计，正是为了突破这些瓶颈，实现： 二、方案选择：寻找真正“融合之力” 在推进一体机研发过程中，该厂商对核心控制系统提出了严苛要求： 在多种硬件方案中，他们最终选择了 ECM-C132 核心模块主板作为整机的“智慧中枢”。
